经常和高压固态软启动柜配合使用的进线柜和出线柜，是做什么用的？

所属分类：行业资讯发布时间： 2022-03-26 作者：襄阳拓邦电气工程有限公司

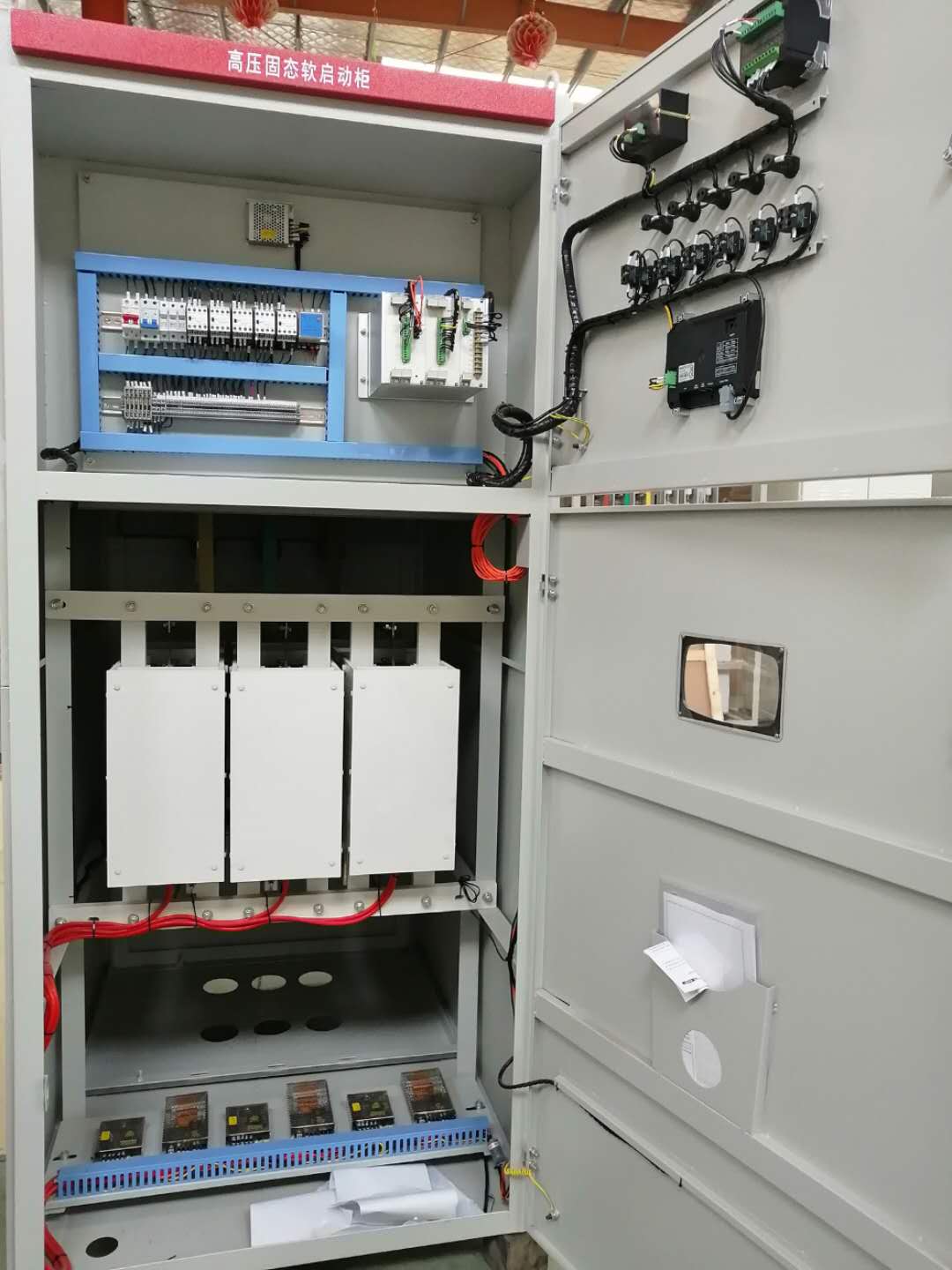

高压软启动柜广泛使用与电力系统，机械制造，水泥生产，冶金，矿山，采油，化工，水处理等行业的鼠笼异步电机，作为高压电机启动，控制，保护，软停之用。

高压软启动柜配套使用时，有时候因需要，经常会使用到进线柜和出线柜，拓邦电气公司今天就给大家讲讲什么是进线柜，什么是出线柜。它们之间的区别在哪？下面用10KV高压出线柜，10KV高压进线柜做例子。

进线柜：就是从外部引进电源的开关柜。
一般是从供电网络引入10kV电源，10kV电源经过开关柜将电能送到10kV母线，这个开关柜就是进线柜。
35-110kV及以上电压等级的变电站，进线柜均所指为变压器低压（10kV）开关柜。即由变压器低压侧输出连接至10kV母线的初始端的第一个柜：称为进线柜，也称为变低进线柜。
10kv高压开关柜进线柜作用：进线柜为负荷侧的总开关柜，该柜担负着整段母线所承载的电流，由于该开关柜所联接的是主变与低压侧负荷输出，就显其作用的重要所在。在继电保护方面当主变低压侧母线或断路器发生故障时，要靠变压器低压侧的过流保护跳开进线柜开关来切除故障。低压侧母线故障要也靠主变压器低压侧的后备保护来切除进线柜开关。变压器差动保护动作也切除变压器低压侧断路器即进线柜。
出线柜：就是从母线分配电能的开关柜。
从10kV母线经开关柜送至电力变压器，这个开关柜就是10kV高压开关柜的出线柜之一。在变压器低压侧安装出口开关柜，将电能经此开关柜送至低压母线，再在低压侧安装若干台低压开关柜，将电能送到各用电处。这些低压开关柜都是出线柜。
如果从就近引入低压系统，则进线接入的低压开关柜同样是进线柜，只是低压而已。从低压母线引出的开关柜，同样是出线柜。
有些时候，出线柜又被称作馈线柜，其实只是称呼不一样罢了。
